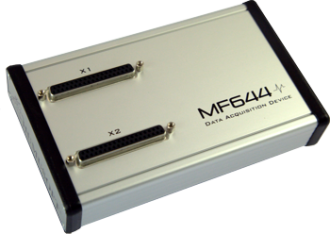

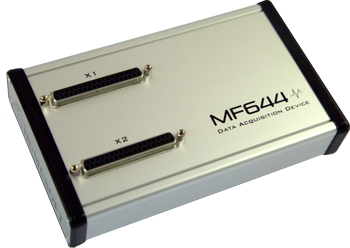

Meracia karta MF644


MF644 je jediná meracia karta na svete, ktorá pracuje s operačným systémom OS X prostredníctvom Thunderbolt rozhrania.


Dostupnosť: Informujte sa
  • pridať do wishlistu

  • sledovať zmenu ceny alebo dostupnosti


MF644 je jedinečný multifunkčný I/O systém, ktorý ponúka väčšinu funkcií vyžadovaných v riadení procesov alebo meracích aplikáciách. MF644 ponúka A/D a D/A prevodník, digitálne vstupy a výstupy, časovač, počítadlá, PWM, pulzné a frekvenčné meranie. Obsahuje osem 14-bitových analógových vstupov so súčasným s krátkym časom konverzie, osem 14-bitových analógových synchronizovaných výstupov, osem digitálnych vstupov, osem digitálnych výstupov, štyri diferenciálne vstupy a štyri počítadlá/časovače. Snímače a počítadlá sú 32 bitové. MF644 má 32-bitovú architektúru pre maximálny výkon.
Analógové vstupy a výstupy ponúkajú bipolárnej rozsahy ± 10 V, ktoré vyhovujú väčšine aplikácií pre meranie a  riadenie.
I/O systém je určený pre štandardný zber dát a kontrolu riadiacich aplikácií optimalizovaný pre použitie so Simulink Desktp Real-Time pre MATLAB®. Vďaka svojim malým rozmerom a nízkej spotrebe elektrickej energie je možné meraciu kartu MF644 použiť nielen so stolnými počítačmi, ale aj s s prenosnými počítačmi s operačným systémom OS X a MS Windows.

Aplikácie:
- Meranie jednosmerného napätia
- Prevodník a snímacie rozhranie
- Analýza oscilácií a prechodových javov
- Monitorovanie a riadenie procesov
- Získavanie a analýza priebehov meraných dát
- Multikanálový zber dát
- Simulácie v reálnom čase
- Programovateľné výstupné napätie
- Servo systémy
- PWM (pulzne-šírková modulácia)
- Meranie frekvencie
- Meranie času
- Pulzné počítadlo a generátor


Analógové vstupy
Kanály: 8 single-ended kanálov
A/D prevodník: 14-bit, simultánne vzorkovanie
Doba prevodu:
1.6 µs 1 kanál,
1.9 µs 2 kanály,
2.5 µs 4 kanály,
3.7 µs 8 kanálov
Vstupný rozsah: ± 10V,
Vstupná impedancia: 10Ω
Režim Trigger: softvér, časovač, vonkajšie

Analógové výstupy
Kanály: 8 kanálov, 14-bit
 Výstupný rozsah: ± 10V
Výstupná záťaž: min. 5kΩ
Nastavovanie času: 31 µs FS sa zmení na ± 1/2 LSB

Digitálne I/O
Vstupné linky: 8, TTL a 3,3V logicky kompatibilné
Výstupné linky: 8, TTL kompatibilné

Časovač/ Počítadlo
Počet kanálov: 4
Rozlíšenie: 32 bit, 20ns
Režimy: PWM, čítač, pulzný generátor

Enkóder Vstupy
Vstupné kanály: 4, single ended alebo diferenciálne
Vstupy: A, B, Index
Vstupná frekvencia: max 2,5 MHz
Rozlíšenie: 32-bit

Všeobecné
Spotreba energie: max. 7W

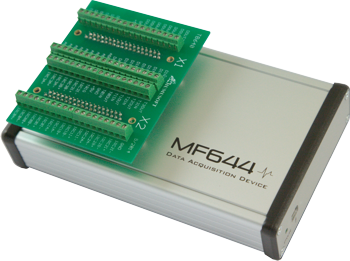

I/O Konektor: Svorky 2 x DB-37 F
Rozhranie: Thunderbolt

Podpora ovládačov
Microsoft Windows, OS X natívne
32 a 64 bit C programovanie
Real-Time Windows Target
Simulink Real-Time
Simulink Desktop Real-Time
